1 產品概述
XBD-TSWA臥式多級消防泵具有效率高、能耗低、噪音低、振動小、結構合理、壽命長。根據市場對消防泵的實際需要及特殊的使用要求，經消防裝備質量監督檢測中心檢測，各項性能指標均達到或超過標準的要求，并獲得消防產品認證證書。
2 型號意義

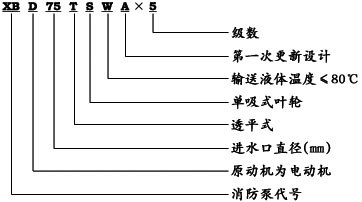

XBD-TSWA臥式多級消防泵型號意義
3 適用范圍
主要用于各企事業單位、工程建設、高層大廈等固定消防系統中的消防栓滅火系統、自動噴淋滅火系統等，又可用于消防、生活、生產共用給水系統及建筑、市政給排水等。
4 使用條件
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%
5 產品特點
1、結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；
2、的轉子部件由兩端的滾動軸承支撐，泵運行平穩；
3、的進口為水平方向，出口為垂直向上布置，簡化管路；
4、的電機為臥式結構，便于維修。
2、的轉子部件由兩端的滾動軸承支撐，泵運行平穩；
3、的進口為水平方向，出口為垂直向上布置，簡化管路；
4、的電機為臥式結構，便于維修。
6 結構圖

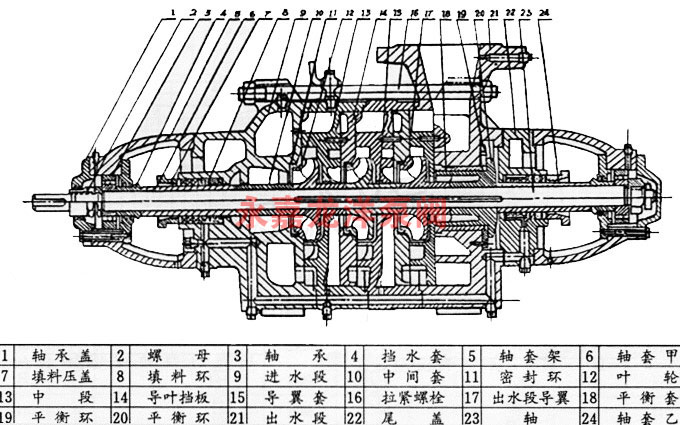

XBD-TSWA臥式多級消防泵結構圖
2、軸封采用機械密封。
3、泵由電機驅動，從電機端方向看，泵順時針方向旋轉。
4、泵出口設有排氣閥（氣嘴），可保證泵內氣體能完全排盡。
5、葉輪可采用青銅材料，避免長期停機后葉輪與導葉間銹合。
7 安裝尺寸圖

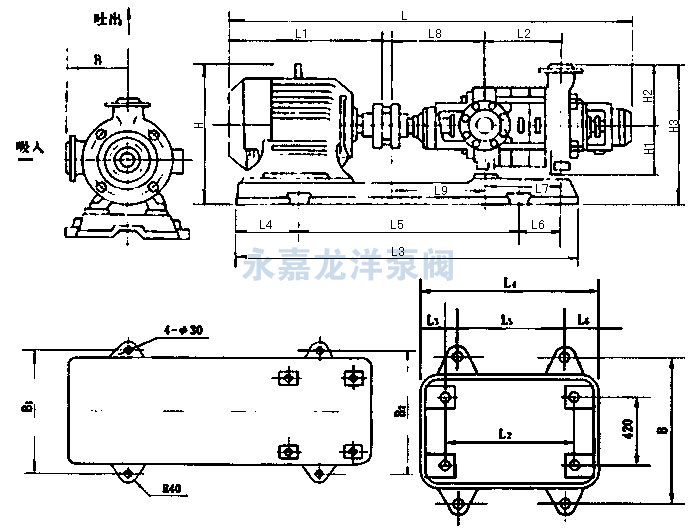

XBD-TSWA臥式多級消防泵安裝尺寸圖
| 型 號 | 進品法蘭 | 出口法蘭（C） | 安裝尺寸 | 底盤螺栓孔 | ||||||||
| Djn | Dj | Dj2 | n-φdj | Dcn | Dc | Dc2 | n-φdc | B | H1 | H2 | n-φb | |
| XBD*/*-50TSWA | 50 | 160 | 125 | 4-φ18 | 50 | 160 | 125 | 4-φ18 | 210 | 190 | 210 | 25 |
| XBD*/*-75TSWA | 80 | 195 | 160 | 4-φ18 | 80 | 195 | 160 | 4-φ18 | 250 | 205 | 250 | |
| XBD*/*-100TSWA | 100 | 230 | 190 | 8-φ23 | 100 | 230 | 190 | 8-φ23 | 310 | 220 | 300 | 30 |
| XBD*/*-125TSWA | 125 | 27 | 220 | 8-φ25 | 125 | 270 | 220 | 8-φ25 | 320 | 260 | 320 | |
| XBD*/*-150TSWA | 150 | 280 | 240 | 8-φ23 | 150 | 300 | 250 | 8-φ25 | 350 | 280 | 350 | |
8 性能參數
| 型 號 | 轉速 | 流量 | 出口壓力 | 電機功率 | 效率 | 必需汽蝕余量 |
| r/min | (L/S) | Pd(Mpa) | (kw) | % | m | |
| XBD1.8/5-50TSWA | 1450 | 5 | 0.18 | 2.2 | 65 | 3.2 |
| XBD2.7/5-50TSWA | 0.27 | 3 | ||||
| XBD3.6/5-50TSWA | 0.36 | 4 | ||||
| XBD4.5/5-50TSWA | 0.45 | 5.5 | ||||
| XBD5.4/5-50TSWA | 0.54 | 5.5 | ||||
| XBD6.3/5-50TSWA | 0.63 | 7.5 | ||||
| XBD7.2/5-50TSWA | 0.72 | 7.5 | ||||
| XBD8.1/5-50TSWA | 0.81 | 7.5 | ||||
| XBD2.3/10-75TSWA | 1450 | 10 | 0.23 | 5.5 | 68 | 3.0 |
| XBD3.4/10-75TSWA | 0.34 | 7.5 | ||||
| XBD4.6/10-75TSWA | 0.46 | 11 | ||||
| XBD5.5/10-75TSWA | 0.55 | 11 | ||||
| XBD6.9/10-75TSWA | 0.69 | 15 | ||||
| XBD8.0/10-75TSWA | 0.8 | 15 | ||||
| XBD9.2/10-75TSWA | 0.92 | 18.5 | ||||
| XBD10.3/10-75TSWA | 1.03 | 18.5 | ||||
| XBD2.9/20-100TSWA | 1450 | 20 | 0.29 | 11 | 72 | 3.5 |
| XBD4.3/20-100TSWA | 0.43 | 15 | ||||
| XBD5.8/20-100TSWA | 0.58 | 22 | ||||
| XBD7.2/20-100TSWA | 0.72 | 30 | ||||
| XBD8.6/20-100TSWA | 0.86 | 30 | ||||
| XBD10.1/20-100TSWA | 1.01 | 37 | ||||
| XBD11.5/20-100TSWA | 1.15 | 45 | ||||
| XBD13.0/20-100TSWA | 1.3 | 45 | ||||
| 型號 | 轉速 | 流量 | 出口壓力 | 電機功率 | 效率 | 必需汽蝕余量 |
| r/min | (L/S) | Pd(Mpa) | (kw) | % | m | |
| XBD4.2/25-125TSWA | 1450 | 25 | 0.42 | 22 | 73 | 3.5 |
| XBD6.3/25-125TSWA | 0.63 | 30 | ||||
| XBD8.4/25-125TSWA | 0.84 | 45 | ||||
| XBD10.5/25-125TSWA | 1.05 | 55 | ||||
| XBD12.6/25-125TSWA | 1.26 | 75 | ||||
| XBD14.7/25-125TSWA | 1.47 | 75 | ||||
| XBD16.8/25-125TSWA | 1.68 | 90 | ||||
| XBD18.9/25-125TSWA | 1.89 | 90 | ||||
| XBD5.8/45-150TSWA | 1450 | 45 | 0.58 | 45 | 76 | 3.0 |
| XBD8.7/45-150TSWA | 0.87 | 75 | ||||
| XBD11.6/45-150TSWA | 1.16 | 90 | ||||
| XBD14.5/45-150TSWA | 1.45 | 110 | ||||
| XBD17.4/45-150TSWA | 1.74 | 132 | ||||
| XBD20.3/45-150TSWA | 2.03 | 155 | ||||
| XBD23.2/45-150TSWA | 2.32 | 180 | ||||
| XBD26.1/45-150TSWA | 2.61 | 180 |
