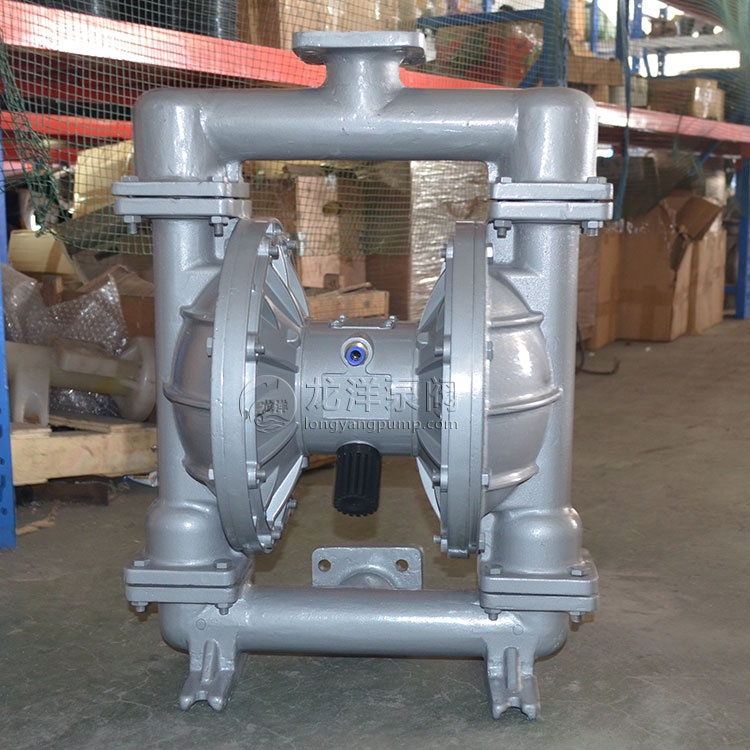

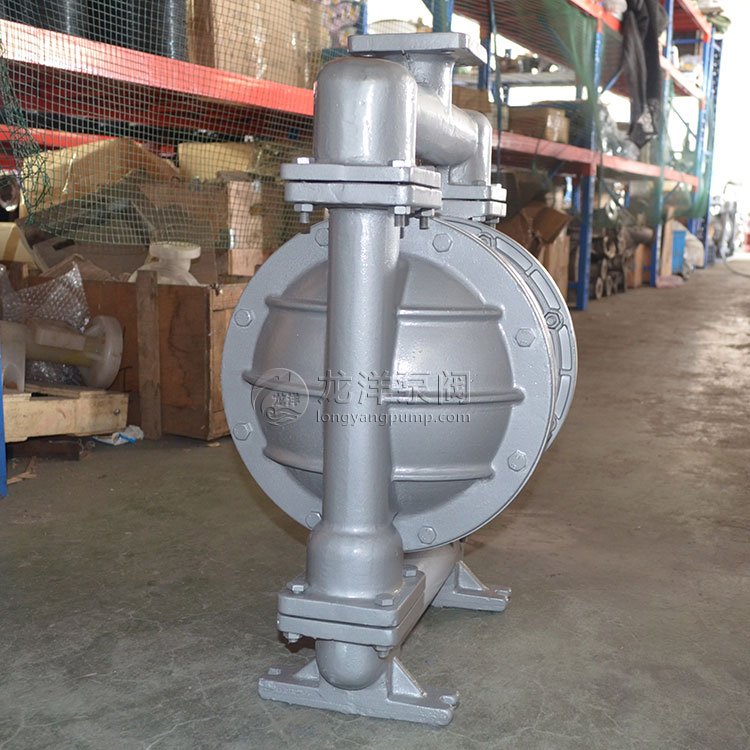

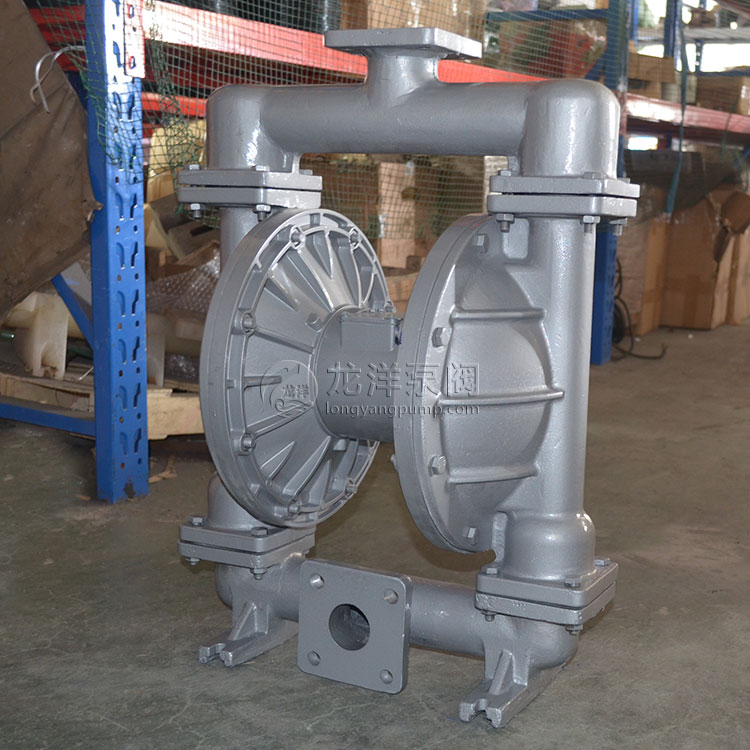

QBY鋁合金氣動隔膜泵是一種新型輸送隔膜泵類。隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm3；流動寬敞，通過性能好，允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微，不必用電，在易燃、易爆場所使用安全可靠； 可以浸沒在介質中工作。

1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取。
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、各種高溫液體可耐150℃。
16、作為各種固液體分離設備的前級送壓裝置。

1、QBY鋁合金氣動隔膜泵不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm2;
2、流動寬敞通過性能好允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1-7kgf/cm2之間）;
4、無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、不必用電，在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

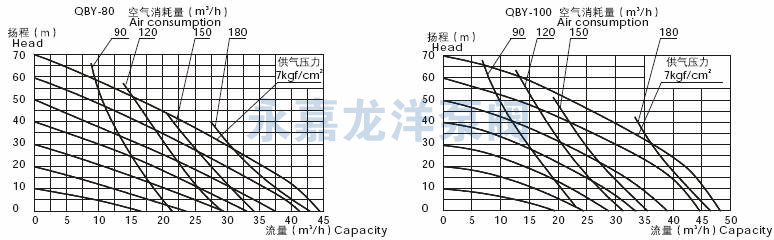

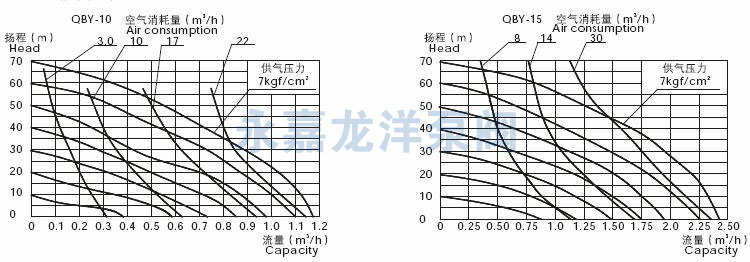

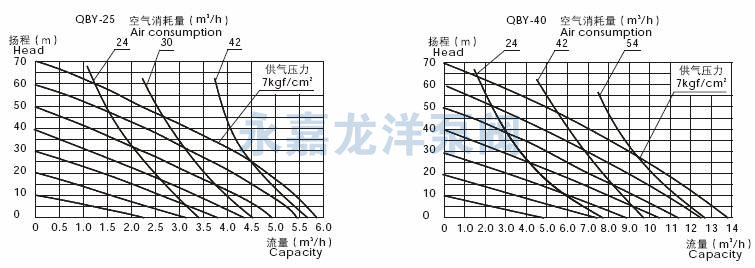

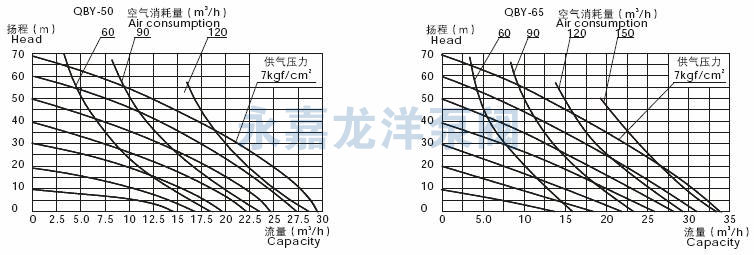

型號	流量 (m3/h)	揚程 (m)	吸程 (m)	允許顆粒直粒 (mm)	供氣壓力 kgf/cm2	材 料
						流體鑄鐵
QBY-10	0.8	50	1	1	4-7	★
QBY-15	1	50	1	1	4-7	★
QBY-20	1.8	50	5	2.5	2-7	★
QBY-25	2.4	50	5	2.5	2-7	★
QBY-40	8	50	5	4.5	2-7	★
QBY-50	18	50	5	8	2-7	★
QBY-65	24	50	5	8	2-7	★
QBF-80	27	50	5	10	2-7	★
QBY-100	40	50	5	10	2-7	★

工業：酸、堿、溶劑、懸浮物、分散體系。
石化業：原油、稠油、油脂、泥漿、污泥等。
涂料業：樹脂、溶劑、著色劑、油漆等。
日化業：洗滌劑、香波、乳液、乳劑、手霜、表面活化劑。
陶瓷業：泥漿、瓷漿、石灰漿、陶土漿。
采礦業：煤漿、巖漿、泥漿、砂漿、炸藥漿、潤滑油
水處理：石灰漿、軟性沉淀物、污水、化學品、廢水等。
食品業：液態半固體、巧克力、鹽水、醋、糖漿、菜油、大豆油、蜂蜜、動物血。
飲料業：酵母、糖漿、濃縮物、氣液混合物、葡萄酒、果汁、玉米漿等。
醫藥業：溶劑、酸、堿、植物提煉液、軟膏、血漿等各類藥品料液。
造紙業：粘結劑、樹脂、油漆、油墨、顏料、雙氧水等。
電子業：溶劑、電鍍液、清洗液、硫酸、硝酸、廢酸、腐蝕性酸、拋光液。
紡織業：染料化學品、樹脂、膠等。 建筑業：水泥漿、陶瓷瓦粘結劑、巖石漿、天花板面漆等。
汽車業：拋光乳劑、油、冷卻劑、汽車底漆、油乳膠、清漆、清漆添加劑、脫脂液、油漆。
家具業：粘結劑、清漆、分散體系、溶劑、色劑、白木膠、環氧樹脂、淀粉粘結劑。
冶金、鑄造和染色業：金屬漿、氫氧化物和炭化物漿、灰塵洗滌漿等。

型號	A	B	C	D	H	H1	H2	進氣口外徑	重量
QBY-10	140		180	150	225	18	200	8	7
QBY-15	140		180	150	225	18	200	8	7
QBY-25	220	170	365	200	480	45	460	10	20
QBY-40	220	170	365	250	480	45	460	10	24
QBY-50	340	230	570	340	740	80	700	14	50
QBY-65	340	230	570	340	740	80	700	14	56
QBY-80	360	240	600	450	900	105	860	16	70
QBY-100	360	240	600	450	930	105	860	16	78

結構原理圖

QBY鋁合金氣動隔膜泵在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜⑥，聯桿⑦將兩塊隔膜結構一體，壓縮空氣從泵的進氣接著①進入配氣閥③后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外，一但到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向圓球④，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向圓球交替地開啟和關閉，從而將液體連續地吸入和排出。

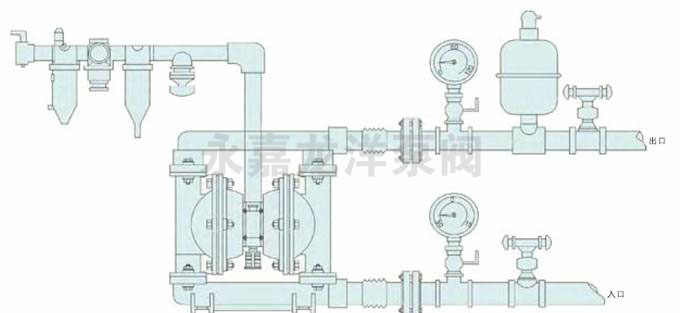

1、QBY鋁合金氣動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。
2、如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝氣動三聯件。
3、在抽吸易凍結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止以免造成下次開泵困難。
4、更換隔膜時，須將泵內腕連桿，鉛套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。

隔膜品種	丁睛橡膠	氯丁橡膠	氟橡膠	聚四氟乙烯
介質種類
發煙硝酸	×	×	△	△
濃硝酸	×	×	△	△
濃硫酸	×	×	○	△
濃鹽酸	×	△	△	△
濃磷酸	×	△	△	△
濃醋酸	×	×	×	△
濃氫氧化鈉	○	○	△	△
無水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀鹽酸	×	○	△	△
稀磷酸	×	×	△	△
稀氫氧化鈉	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙銅	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋烯乙酯	×	×	×	○
醚	×	×	×
